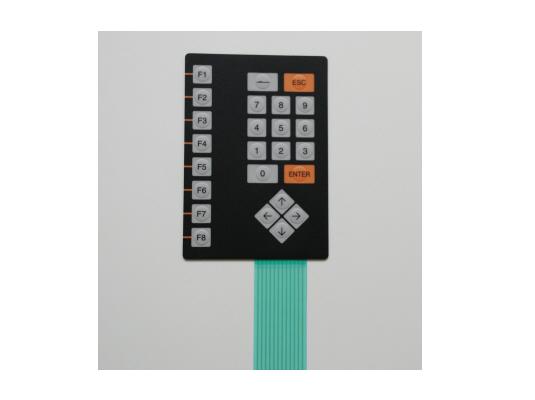

Metal Dome Switch는 접점 소자에 금속 디스크 접점을 이용한 타입으로 가동 접점에 금속 디스크를 고정 접점의 동심원 상에 접점을 갖는 프린트 기판 위에 배치하고 그 위에 Switch key Design이 된 시트를 배치한 panel이다.
표면 시트를 평면에 유지하는 것과 접점의 위치 결정 때문에 디스크의 두께(약0.3mm)와 같은 두께의 Panel에 Spacer를 넣고 있다.
디스크 접점은 Dome형으로 되어 있고 금속 스프링의 특성과 금속 접점의 특성을 겸비하고 있다.
이 방식의 특징은 Round가 적은 반면에 강한 click감을 소유하고 전류 용량도 고무 접점에 비해 5V100㎃까지 취할 수 있으며 접촉 저항도 100㏁ 이하로 작다. 또 얇은 형태의 설계가 가능하다.
접점 재료로서는 니켈도금 재료에 부분 도금을 실시하여 사용하는 경우도 있다.
